Hvernig á að velja lítill loftdæla fyrir blóðþrýstingsmæla: 7 sérstakur sem skipta máli

Loftdælan inni í blóðþrýstingsmælinum lítur kannski út eins og lítill mótor og þind, en hún ákvarðar hversu hratt belgurinn blásast upp, hversu stöðugur þrýstingurinn er, hversu hávaðasamt tækið hljómar og jafnvel hvort reikniritið nái að fanga gilda púlsbylgju innan hæfilegs tíma. Margir kaupendur spyrja aðeins tveggja spurninga við val: Hvað kostar það? Hversu mikinn þrýsting framleiðir það? Síðan, á frumgerðarstigi, uppgötva þeir að leki fer yfir mörk, hávaða er erfitt að stjórna eða flæði er mismunandi frá lotu til lotu. Vandamálið er oft ekki dælan sjálf, heldur sú staðreynd að notkunarskilyrðin voru ekki skýrt skilgreind við val.

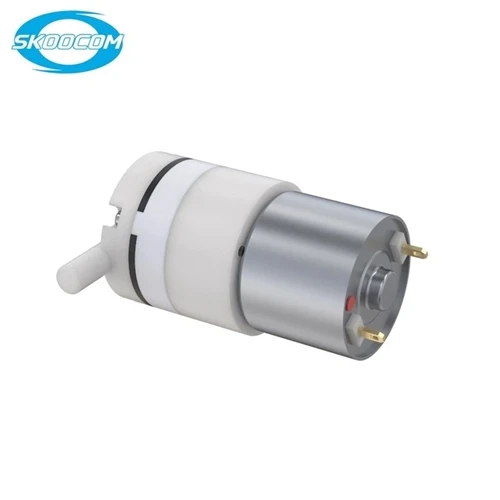

SKOOCOMSC3203XPMer jákvætt þrýstings ör loftdæla fáanleg í DC3.0V, DC6.0V, DC12V og DC24V útgáfum. Prófunaraðstæður hans eru mjög sértækar: 500CC tankur blæs upp úr 0 til 300mmHg á innan við 5 sekúndum, leki er minni en 10mmHg/mín við 300mmHg, flæði er meira en 4,0L/mín, þrýstingur er meiri en 100kPa, hávaði er minni en 605cm,0s yfir líftíma og 30sm. hringrásir. Eftirfarandi sjö breytur eru þær sem ég tel að verðskulda mesta athygli við hönnun á blóðþrýstingsmælum, sjúklingamælum og pneumatic meðferðartæki.

1. Uppblásturstími: Þetta snýst ekki um ekkert-hleðsluflæði, heldur um tankinn og belginn

Uppblásturstíminn fyrir SC3203XPM er "minna en 5 sekúndur frá 0 til 300 mmHg í 500CC tanki." 500CC tankur er nálægt því sem samsvarar rúmmáli fullorðins beltis og 300 mmHg nær yfir efri slagbilssviðið hjá flestum fullorðnum. Þetta ástand er þýðingarmeira en ekkert-hleðsluflæði.

Hvers vegna? Vegna þess að dæla getur litið vel út án álags, en þegar hún er tengd við belg, loku og slöngur hækkar bakþrýstingur og rennsli lækkar. Það sem blóðþrýstingsmælir þarf er "hlaðinn verðbólguhraði." Ef dælan getur náð 300 mmHg í 500CC tanki innan 5 sekúndna gefur það til kynna gott tog, þéttingu og ventlasamsvörun. Fyrir heimilisblóðþrýstingsmæli þýðir styttri uppblásturstími styttri biðtíma og notandinn finnur ekki að handleggurinn sé kreistur of lengi. Fyrir rafhlöðuknúin tæki- þýðir styttri-háhleðsla hreyfils einnig stjórnunarlegri orkunotkun.

Hins vegar skaltu hafa í huga að stærri belg krefst meira lofts. Stórir ermar fyrir fullorðna, barnabönd og lengri slöngur breyta öllum raunverulegum uppblásturstíma. Við val er best að tengja alvöru belg og slöngur, skrá þrýstingsferilinn með skynjara, en ekki treysta eingöngu á gagnablaðið.

2. Leki: 10mmHg/mín. Er mjög hagnýt lína

Leki er ein af vanmetnustu breytunum í loftdælum blóðþrýstingsmæla. Dæla getur blásið hratt upp en tekst ekki að halda þrýstingi, sem veldur því að reikniritið bætir ítrekað við lofti. Þetta lengir mælingartímann og eykur hávaða og orkunotkun. Lekaforskriftin áSC3203XPMer "minna en 10mmHg/mín frá 300mmHg í 500CC tanki."

Þessi tala er nokkuð hagnýt fyrir lækningatæki. Leki kemur ekki aðeins frá dælunni. Það kemur líka frá lokanum, slöngutengingum og belgnum sjálfum. Ef ventilloki dælunnar situr ekki vel, eða ef þéttingin er ófullnægjandi eftir að mótorinn stöðvast, mun þrýstingurinn lækka hægt. 10mmHg/mín. þýðir að nálægt 300mmHg, lækkar þrýstingurinn um minna en 10mmHg á einni mínútu, sem skilur eftir stöðugan sýnatökuglugga fyrir reikniritið.

Í raunverulegum verkefnum hef ég séð leka í heildarkerfi fara yfir mörk, aðeins til að komast að því að slöngutengið var ekki fullkomlega sett í -ekki dæluvandamál. Þess vegna, þegar dæla er valin, ætti að meðhöndla dæluna, lokann, slönguna og belg sem eitt loftkerfi. Lítill leki SC3203XPM getur dregið úr þrýstingsjöfnuninni sem kerfið krefst, en endanlegur kerfisleka þarf enn að mæla.

3. Þrýstingur: 100kPa er loftrými, ekki endapunktur

SC3203XPM skilar meira en 100kPa, sem er um 750mmHg. Blóðþrýstingsmælar þurfa venjulega aðeins að ná um 300 mmHg, svo hvers vegna er svona háþrýstingur nauðsynlegur? Vegna höfuðrýmis.

Höfuðrými veitir þrjá kosti. Í fyrsta lagi, undir mismunandi belg- og slönguviðnám, getur dælan enn náð markþrýstingi. Í öðru lagi þarf dælan ekki að ganga á fullu álagi í langan tíma, sem dregur úr hita og sliti mótorsins. Í þriðja lagi, þegar rafhlaða spenna lækkar, er enn einhver þrýstingsforði. Fyrir NIBP tæki þýðir loftrými þrýstings að reikniritið hefur meira pláss til að stilla við óeðlilegar aðstæður.

Hins vegar er hærri þrýstingur ekki alltaf betri. Hærri þrýstingur kemur oft með meiri hávaða, straum og stærð. Blóðþrýstingsmælir þarf „nóg og stöðugan,“ ekki mikinn þrýsting. 100kPa af SC3203XPM er nokkuð jafnvægi stilling.

4. Rennsli: 4,0L/mín. Hentar flestum belgbúnaði

Stærra rennsli en 4,0L/mín. er almennt-til-efri svið meðal ör-jákvæðþrýstingsdæla. Flæði hefur bein áhrif á uppblásturshraða og hefur einnig áhrif á þrýstingssveiflur meðan á ventilskipti stendur. Fyrir blóðþrýstingsmæla getur of mikið flæði valdið þrýstingshækkun, sem krefst fínni PWM-stýringar frá reikniritinu. Of lítið flæði þýðir hæga verðbólgu og lélega notendaupplifun.

Flæði SC3203XPM, ásamt minna-en-5 sekúndna uppblásturstíma, sýnir góða skilvirkni við 500CC álag. Ef tækið þitt er sjúklingamælir, blóðþrýstingsritari í gönguferð eða tæki sem mælir oft, getur þetta flæði stutt hraðari mælitakta. Fyrir færanleg tæki sem eru lítil afl er hægt að nota 3V eða 6V útgáfurnar, með minni vinnulotu til að stjórna flæði og hávaða.

5. Hávaði: 65dB Er Bare Pump Figure; Hægt er að bæta heildartækið

Hávaði er minna en 65dB mældur við 30cm. Þessi forskrift skiptir máli fyrir blóðþrýstingsmæla heima. Enginn vill heyra tæki sem hljómar eins og lítil borvél í rólegu herbergi. 65dB er nokkurn veginn hljóðstyrkur venjulegs samtals. Það er ásættanlegt fyrir heimilislækningatæki, en ekki sérstaklega hljóðlátt.

Algjör hávaði tækisins fer mjög eftir uppsetningu. Gúmmífestingar, einangrun slöngunnar, lokun girðingarinnar og dempandi froðu geta allt breytt lokaniðurstöðunni. SC3203XPM sjálfur hefur góða hávaðastjórnun og með réttri burðarhönnun er hægt að draga enn frekar úr hávaða tækisins. Hins vegar, ef dælan er hörð-fest beint á plasthús, mun jafnvel góð dæla magna titring. Þegar þú ert valinn skaltu ekki líta aðeins á dB gildi dælunnar; láta byggingarverkfræðinginn meta það líka.

6. Líftími: Hvernig á að skilja 120.000 lotur

Lífstímaprófunarskilyrði fyrirSC3203XPMer: 5 sekúndur á, 2 sekúndur slökkt, 5 sekúndur útblástur, meira en 120.000 lotur. Þetta ástand líkir eftir raunverulegu vinnumynstri blóðþrýstingsmælis sem endurtekið er blásið upp, heldur þrýstingi og þreytist.

Við skulum setja það í samhengi: ef tæki er notað 10 sinnum á dag, það er 3.650 sinnum á ári. 120,000 lotur jafngilda nokkurn veginn 32 árum. Auðvitað er raunverulegur líftími fyrir áhrifum af spennu, álagi, umhverfishita, ryki og gæðum mótorsins. Burstaðir mótorar hafa styttri endingu undir háspennu, miklu álagi og háum hita. Vinnuumhverfi SC3203XPM er 0–50 gráður og 75% RH. Aðstæður utan þessa sviðs krefjast viðbótarmats.

Fyrir lækningatæki snýst líftími ekki bara um „hversu lengi er hægt að nota það“. Það tengist einnig samkvæmni og þjónustu eftir-sölu. Ef flæði rýrnar of hratt í fyrstu lotunum munu reiknirit þröskuldar svífa. Þess vegna eru lífstímaprófunargögn mikilvæg viðmiðun við val, en þau geta ekki komið í stað fullkominnar sannprófunar á áreiðanleika tækisins.

7. Spenna: Hvernig á að velja á milli 3V, 6V, 12V og 24V

SC3203XPM kemur í fjórum spennuútgáfum, með málstrauma: DC3.0V minna en 1500mA, DC6.0V minna en 1000mA, DC12V minna en 600mA og DC24V minna en 300mA. Kraftur er nokkurn veginn svipaður; munurinn er núverandi og kerfissamsvörun.

3V og 6V henta fyrir rafhlöðu-knúin flytjanleg tæki, svo sem rafræna blóðþrýstingsmæla heima, úlnliðsblóðþrýstingsmæla og færanleg nuddtæki. 12V hentar fyrir bíla, heimilismillistykki og sum lækningatæki. 24V er hentugur fyrir iðnaðarstýringu, sjúklingaskjái og forrit sem krefjast lágstraums. Að velja spennu snýst ekki um "hærra er betra"; það snýst um orkuarkitektúr þinn, rafhlöðustreng og öryggiskröfur.

Ef tækið notar fjórar alkaline rafhlöður er 6V útgáfan eðlilegri. Ef það notar 12V millistykki útilokar 12V útgáfan þörfina fyrir uppörvunarrás. Ef það er 24V lækningakerfi hefur 24V útgáfan minni straum, sem gerir línutapi og hita auðveldara að stjórna.

SC3203XPM upplýsingar í hnotskurn

Algengar ranghugmyndir

Fyrsti misskilningurinn er að skoða aðeins verð. Dæla gæti verið nokkrum dollurum ódýrari, en ef leki er mikill, hávaði er mikill og samkvæmni lotunnar er léleg, getur kembiforrit á reiknirit og eftir-sölukostnaður tvöfaldast. Seinni misskilningurinn er að horfa aðeins á hámarksþrýsting á meðan flæði og leka er hunsað. Blóðþrýstingsmælir þarf kraftmikla svörun, ekki stöðugan háþrýsting. Þriðji misskilningurinn er að hunsa prófunarskilyrði. 500CC tankur, 300mmHg og 30cm fjarlægð-þegar þessar aðstæður eru ólíkar eru gögnin ekki sambærileg. Fjórði misskilningurinn er að velja dæluna í einangrun, án þess að taka tillit til lokans, slöngunnar, belgsins og uppbyggingarinnar.

Algengar spurningar

Er hægt að nota SC3203XPM í rafrænum blóðþrýstingsmælum?
Já. Uppblásturstími þess, leki, þrýstingur og hávaðaforskriftir henta fyrir NIBP tæki. Endanlegt val fer einnig eftir rúmmáli belgsins og fullkominni hönnun loftkerfis.

Getur 3V útgáfan náð 300mmHg?
Undir 500CC tank ástandi, theSC3203XPMsería getur þetta. Hins vegar dregur 3V útgáfan meiri straum, þannig að innra viðnám rafhlöðunnar og línutap verður að meta. Mælt er með raunverulegri prófun.

Getur hávaði verið lægri en 65dB?
65dB eru berum dælugögnum við 30cm. Venjulega er hægt að bæta heildarbúnaðinn enn frekar með titringsdeyfingu, einangrun slöngna og fínstillingu girðingar.

Er 120.000 lotur nóg?
Við 10 mælingar á dag getur það fræðilega varað í mörg ár. Raunverulegur líftími fer eftir spennu, álagi, hitastigi og samfelldri notkunartíma. Mælt er með fullkominni líftímaprófun tækis.

Niðurstaða

Að velja örloftdælu fyrir blóðþrýstingsmæli snýst ekki um að finna hæstu forskriftirnar. Það snýst um að finna bestu samsvörun fyrir kerfið. Skoða skal verðbólgutíma, leka, þrýsting, flæði, hávaða, líftíma og spennu saman. Styrkur SC3203XPM liggur í yfirveguðum forskriftum hans, skýrum prófunarskilyrðum og fjórum spennumöguleikum sem ná yfir notkun frá flytjanlegum blóðþrýstingsmælum til sjúklingaskjáa.

Ef þú ert að þróa blóðþrýstingsmæli, NIBP sjúklingamæli eða pneumatic meðferðartæki skaltu senda belgrúmmál, markþrýsting, framboðsspennu og hávaðamörk til SKOOCOM. Við munum hjálpa þér að ákvarða hvort SC3203XPM henti eða mælum með betri-útgáfu.
